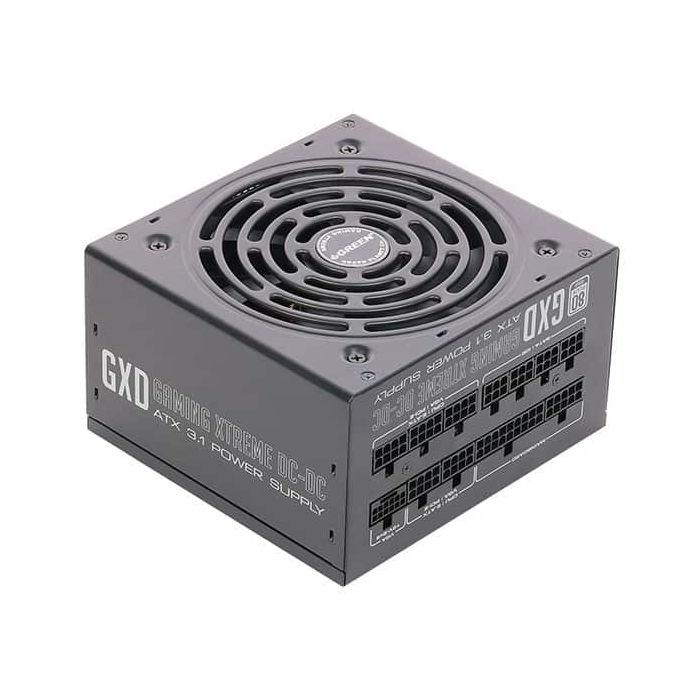

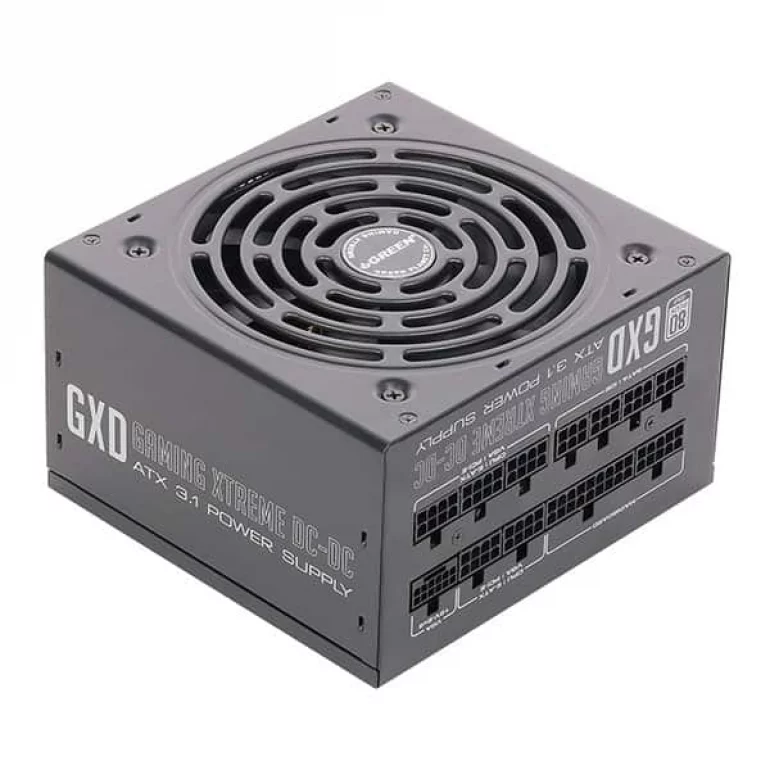

POWER GREEN GP1000B-GXD پاور گرین

منبع تغذیه ( پاور ) سری GXD ( GAMING XTREME DC-DC ) نسل جدید از پاورهای رده بالای برند GREEN مخصوص بازی می باشد که از پایه مجدد طراحی شده است و بر اساس استانداردهای ATX12V v3.1 و PCIe Gen 5.1 برای برق رسانی به سیستم ها و گرافیک های پر مصرف و قدرتمند تولید شده اند.
پاوری های سری GXD مخصوص کاربرانی طراحی شده که بازی کردن با سیستم های مدرن و قوی گیمینگ، اولیت اول آن ها در زندگی محسوب می شود. کیفیت مثال زدنی، کارایی فوق العاده ، دوام طولانی مدت و از همه مهم تر عملکرد کاملاً کم صدا، ارمغان پاورهای سری GXD گرین برای گیمرهایی است که همواره بسیار سخت بازی می کنند.

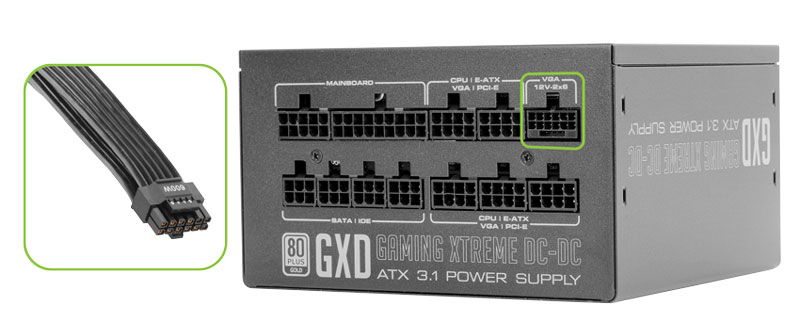

از محوری ترین ویژگی های این سری می توان به راندمان مطابق با استاندارد 80PLUS GOLD، خازن های تماماً ژاپنی از نوع 105C، رگولاسیون کمتر از %1 و ریپل خروجی کمتر از 30mv برای تمامی شاخه های خروجی، فن فوق العاده کم صدا و هوشمند از نوع FDB، همراه داشتن کانکتور 12V-2x6 از نوع 600W و همچنین دارا بودن تمامی کانکتورها و سوکت های این سری با روکش طلا برای عبور جریان بیشتر در کنار مدیریت کابل کشی تمام ماژولار با کابل های تخت و مشکی جهت زیبایی یکدست و سهولت اسمبل و خلوتی فضای داخلی کیس اشاره کرد به طوری که اغلب خروجی های پاورهای سری GXD به کابل با ضخامت 16AWG مجهز شده اند و این کابل ها نسبت به نمونه های 18AWG ظرفیت بیشتری در عبور جریان (بیش از 10A) دارندکه نتیجه این امر افت ولتاژ و تلفات کمتر خواهد بود و افزایش بازدهی مصرف انرژی و کاهش حرارت کابل ها را به همراه خواهد داشت.

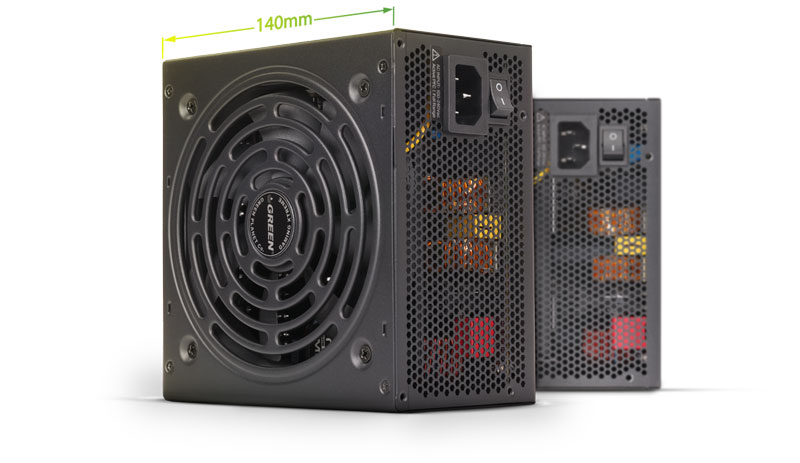

به لطف طراحی مدرن و بهینه سازی شده پاورهای سری GXD، طول این سری از پاورهای گرین به حداکثر 140mm رسیده است. این امر سبب افزایش سازگاری این سری با کیس های با فضای محدود نظیر مدل‌های Micro-ATX و پلتفرم‌های HTPC شده است.

برخورداری از مدرن‌ترین توپولوژی‌های روز در بخش‌های اولیه و ثانویه در کنار قطعات فوق‌العاده باکیفیت در ساخت پاورهای GXD سبب شده تا راندمان مصرف انرژی این پاورها به حداکثر حدود 93.5 درصد برسد. این میزان بازدهی باعث کاهش مصرف انرژی و هزینه های برق مصرفی، عملکرد بسیار خنک، نویز صوتی بسیار پایین و افزایش محسوس طول عمر این سری از پاورها شده است.

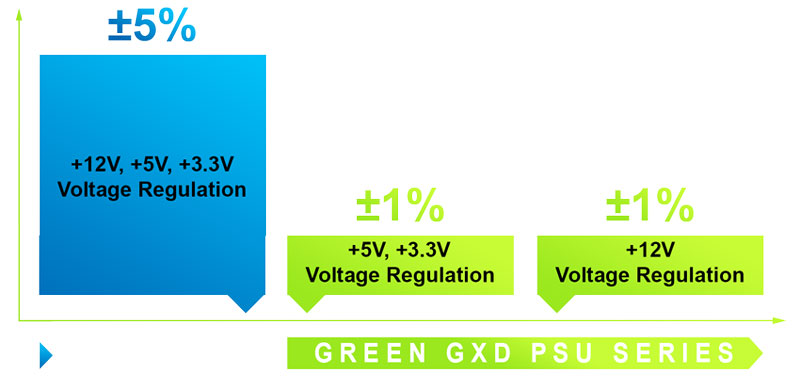

طراحی فوق العاده مدرن، برخورداری از مبدل های DC-DC در بخش خروجی و بانک خازنی با ظرفیت بسیار بالا در بخش فیلترهای خروجی سبب شده تا افت ولتاژ شاخه های اصلی خروجی در این سری از پاورهای گرین به کمتر از %1 تقلیل یابد. این در حالی است که طبق آخرین و سخت گیرانه ترین استانداردهای موجود، رگولاسیون ولتاژ شاخه های خروجی تا حداکثر %5± مجاز اعلام شده است.

ریپل و نویز خروجی یکی از مهم‌ترین عوامل در کاهش عمر مفید پاور و تجهیزات متصل شده به آن محسوب می‌شود. ریپل و نویز ولتاژ تمامی شاخه های‌ خروجی پاورهای سری GXD به ‌واسطه توپولوژی مدرن پیاده سازی در بخش اولیه و ثانویه، بانک خازنی با ظرفیت بسیار بالا و فیلترهای چند لایه LC به صورت متوسط کمتر از 30mv خواهد بود. همین امر خلوص بسیار بالای ولتاژ شاخه های خروجی و پایداری آن ها را حتی در سخت‌ترین شرایط تضمین می‌کند.

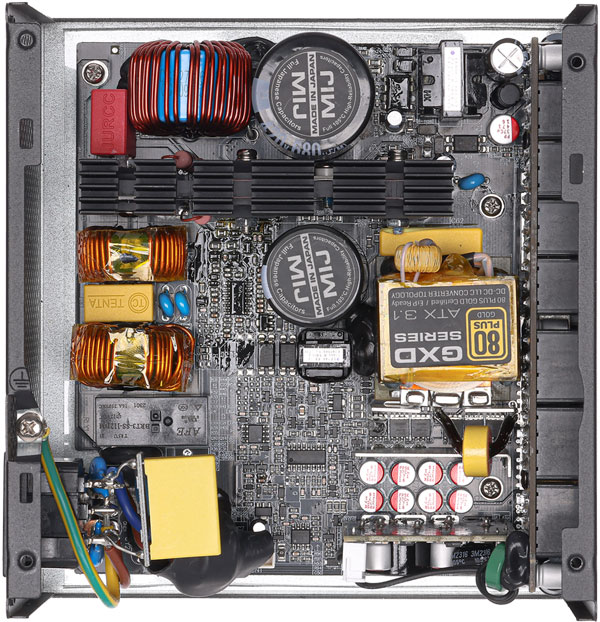

به لطف توپولوژی مدرن و بسیار پربازده Half-Bridge در کنار مبدل LLC Resonant که به کمک تکنیک Soft Switching سبب تحقق عملی Zero Voltage Switching در بخش ورودی می‌شود، حامل‌های EMI، RF و تلفات سوئیچینگ در ورودی کاهش یافته و راندمان مصرف انرژی ( Efficiency ) به طرز محسوسی افزایش می‌یابد.
مبدل‌ تانک رزونانس ( LLC Resonant ) این امکان را فراهم می‌سازند تا سرعت Switching ماسفت های بخش ورودی به‌مراتب بالاتر از توپولوژی‌های نسل قبل باشد. این امر در عمل و به‌خصوص در وضعیت بی‌باری باعث افزایش محسوس بازدهی مصرف انرژی (Efficiency) خواهد شد.
در این توپولوژی ولتاژ هر یک از شاخه‌های اصلی خروجی ( 12V, +5V, +3.3V+ ) به‌صورت کاملاً مستقل ساخته و پرداخته می‌شود. این امر در عمل باعث تثبیت بیش از پیش سطح ولتاژ شاخه‌های نام برده در وضعیت‌های Cross Load ( توزیع نامتوازن بار بر روی شاخه‌های خروجی )، Zero Load ( وضعیت کاملاً بی‌باری ) و اضافه شدن پروتکشن NLO به قابلیت‌های این سری از منابع تغذیه شده است.
تراشه Supervisor در منابع تغذیه سوئیچینگ مدرن، مهم‌ترین بخش ناظر بر تمامی فعل و انفعالات انجام شده در آن محسوب می‌شود. در پاورهای سری GXD از تراشه Supervisor فوق العاده مدرن‌تر و دقیق‌ استفاده شده و سفارشی سازی‌های انجام شده در پیکربندی آن، در عمل محدوده به‌مراتب تنگ‌تر و دقیق‌تر برای کنترل پروتکشن های حفاظتی OCP, UVP, OVP, OPP و OTP فراهم کرده است.

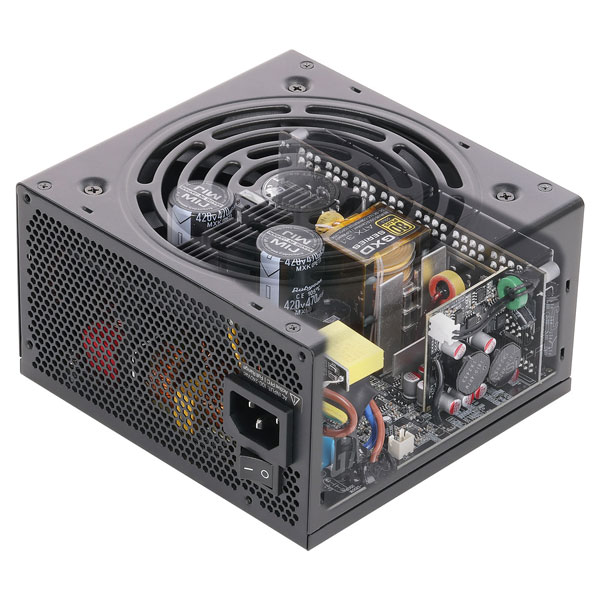

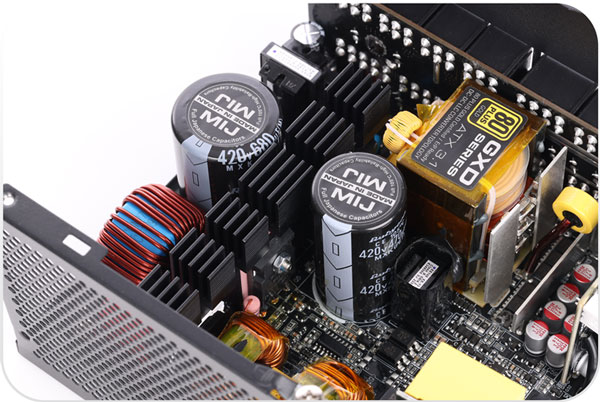

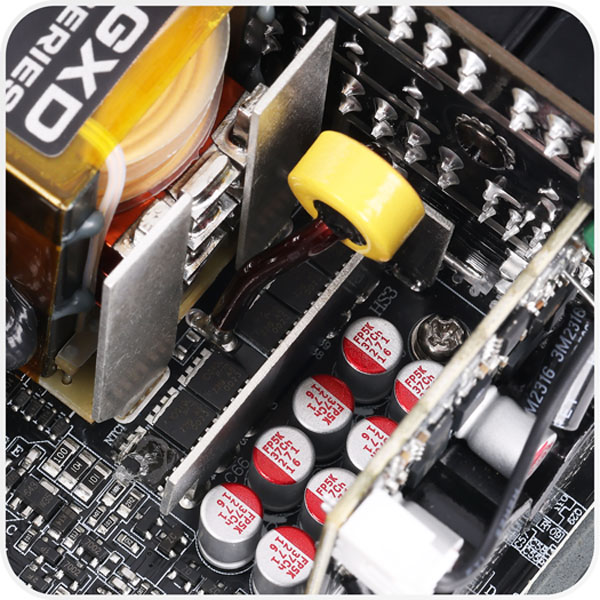

در منابع تغذیه سری  GXD در هر دو بخش اولیه و ثانویه از خازن‌های جامد ( Solid ) و الکترولیتی ساخت کمپانی‌های ژاپنی معروف Rubycon، FP-CAP و Nichicon با قابلیت کارکرد در دمای 105C استفاده شده است. این خازن‌ها در مقایسه با خازن‌های مشابه تایوانی از نوع 85C بیش از 4 برابر عمر بیشتری دارند و به‌صورت محسوس در برابر ریپل جریان مقاوم‌ترند.

منابع تغذیه GXD بخش عمده‌ای از بازدهی مصرف انرژی فوق‌العاده بالای خود را مدیون ماسفت های ساخت کمپانی هلندی NXP Semiconductors هستند. عملکرد فوق‌العاده پرسرعت در امر سوئیچینگ، مقاومت معادل بسیار پایین بین Drain و Source و جریان نشتی فوق‌العاده پایین از مهم ترین ویژگی های این ماسفت ها به شمار می روند. این امر در نهایت باعث عملکرد فوق‌العاده خنک‌تر و تضمین عمر بسیار بالای این سری از پاورهای گرین شده است.

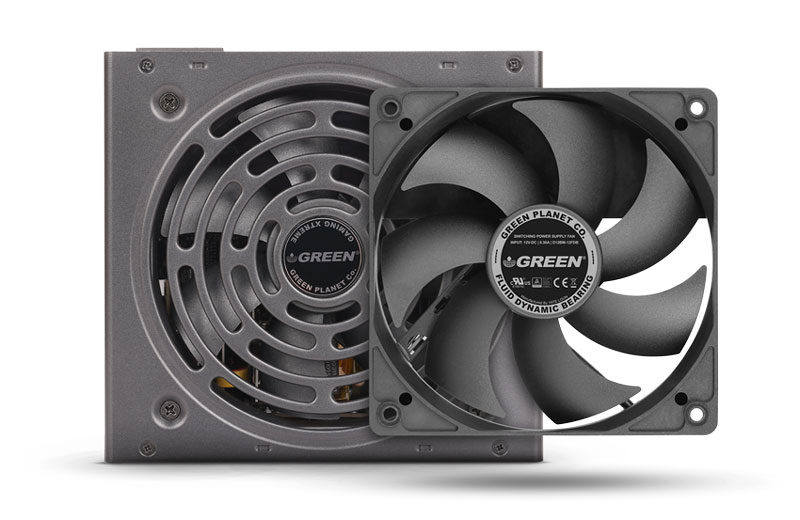

پاورهای سری GXD به فن‌ 120mm بسیار با کیفیت و در کلاس کاربردهای صنعتی با تکنولوژی Fluid Dynamic Bearing مجهز شده‌اند. فن‌های FDB که در حال حاضر یکی از مدرن‌ترین سیستم‌های یاتاقان را به همراه دارند حتی نسبت به فن‌های Double Ball Bearing عمر بیشتر و البته نویز صوتی به‌مراتب کمتری دارند. همچنین به لطف کنترلر فن هوشمند در نظر گرفته شده برای این سری، نویز صوتی این مدل‌ها تا حدود 70 درصد توان نامی پاور بسیار پایین بوده و در این محدوده عملاً هیچ صدایی از فن پاور به گوش کاربر نخواهد رسید.

به دلیل استفاده از ماسفت های مدرن از نوع SMD در شاخه 12V+ خروجی دفع حرارت با روش‌های متداول امکان پذیر نخواهد بود. برای حل این مشکل هیت سینک های مخصوص و جدیدی در نظر گرفته شده تا حرارت منتقل شده به PCB در سریع‌ترین زمان و با بیشترین بازدهی ممکن به هیت سینک های آلومینیومی مخصوص منتقل و توسط جریان هوای ایجاد شده فن دفع شود.
طراحی مدرن بهینه سازی شده و برخورداری از متریال و قطعات باکیفیت در کنار سیستم کولینگ کارآمد و هوشمند باعث شده تا منابع تغذیه سری GXD گرین حتی در دمای محیط 50C درجه سانتی گراد نیز امکان ارائه توان نامی خود را به صورت کاملاً پایدار و تضمین شده داشته باشند.
