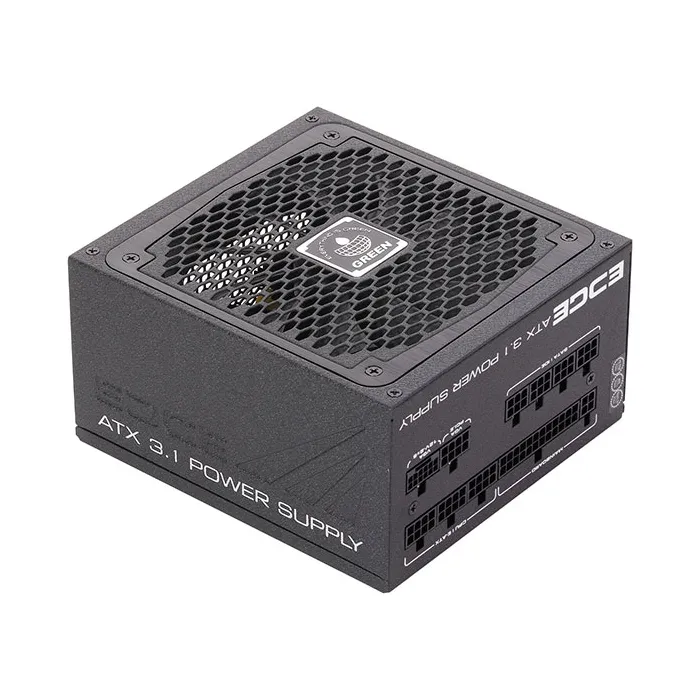

POWER GREEN GP850B-EDGE پاور گرین

منابع تغذیه (پاور) سری EDGE اولین نسل از پاورهای حرفه ای و پرچم دار از پایه طراحی شده بر اساس استاندارد ATX 12V v3.1 برند گرین / GREEN محسوب می شوند. از محوری ترین ویژگی های این سری می توان به راندمان مطابق با استاندارد 80PLUS Platinum، خازن های تماماً ژاپنی از نوع 105C، رگولاسیون کمتر از %1 و ریپل و نویز خروجی کمتر از 25mv برای تمامی شاخه های خروجی، فن فوق العاده کم صدا و هوشمند (تا حدود 35 درصد توان نامی Fanless) از نوع FDB، همراه داشتن کانکتور "12V-2x6" از نوع 600W در کنار 10 سال گارانتی و خدمات پس از فروش اشاره کرد.
طراحی ظاهری خاص و کم نظیر، کارایی خارق العاده، قطعات بسیار باکیفیت در کلاس صنعتی و نظامی، دوام بسیار بالا در کنار تجربه بی نظیری از سکوت ارمغان پاورهای حرفه ای خانواده EDGE گرین برای کاربرانی است که همواره خواهان بهترین ها هستند. این سری بی شک باکیفیت ترین و مدرن ترین پاورهای هستند که تاکنون با برند تجاری GREEN به بازار عرضه شده اند.

به لطف طراحی مدرن و بهینه سازی شده پاورهای سری EDGE، طول این سری از پاورهای گرین به حداکثر 160mm رسیده است. این امر سبب افزایش سازگاری این سری با کیس های با فضای محدود نظیر مدل‌های Micro-ATX و پلتفرم‌های HTPC شده است.

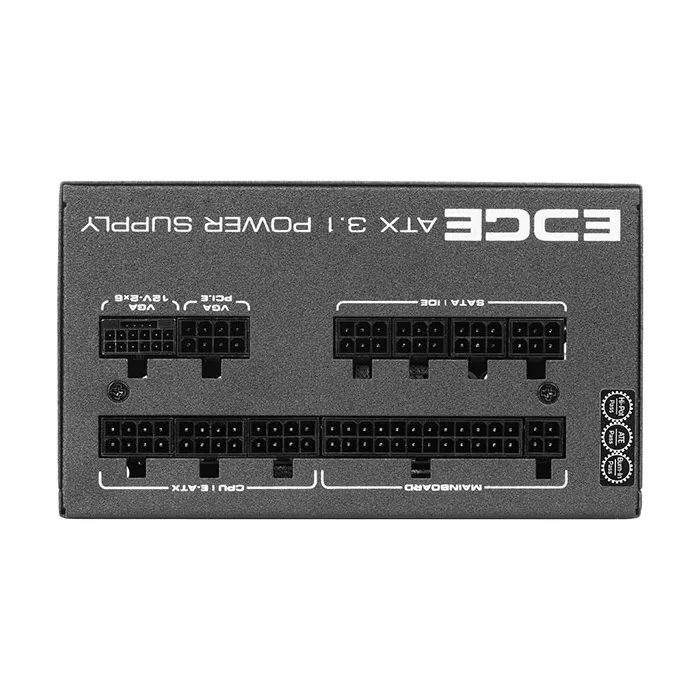

پاورهای سری EDGE گرین به سیستم مدیریت کابل کشی تمام ماژولار مجهز شده اند و کابل های عمدتاً تخت و مشکی رنگ این سری کمک می کند تا فضای داخلی کیس خلوت تر شده و اسمبل سیستم با سهولت بیشتری انجام شود. همچنین برای تمامی کانکتورها و سوکت های این سری روکش طلا با امکان عبور تا حداکثر 150 درصد جریان بیشتر در نظر گرفته شده است. علاوه بر این به لطف سوکت 16Pin جدید و اصلاح شده تحت عنوان "12V-2x6" هیچ گونه نگرانی بابت پشتیبانی از کارت های گرافیک مدرن و پرمصرف مجهز به سوکت (PCIe Gen 5.1(600W در حال و آینده وجود نخواهد داشت.

برخورداری از مدرن‌ترین توپولوژی‌های روز در بخش‌های اولیه و ثانویه در کنار قطعات فوق‌العاده باکیفیت در ساخت پاورهای EDGE سبب شده تا راندمان مصرف انرژی این پاورها به حداکثر حدود 94 درصد برسد. این میزان بازدهی باعث کاهش مصرف انرژی و هزینه های برق مصرفی، عملکرد بسیار خنک، نویز صوتی بسیار پایین و افزایش محسوس طول عمر این سری از پاورها شده است.

طراحی فوق العاده مدرن، برخورداری از مبدل های DC-DC در بخش خروجی و بانک خازنی با ظرفیت بسیار بالا در بخش فیلترهای خروجی سبب شده تا افت ولتاژ شاخه های اصلی خروجی در این سری از پاورهای گرین به کمتر از %1 تقلیل یابد. این در حالی است که طبق آخرین و سخت گیرانه ترین استانداردهای موجود، رگولاسیون ولتاژ شاخه های خروجی تا حداکثر %5± مجاز اعلام شده است.

ریپل و نویز خروجی یکی از مهم‌ترین عوامل در کاهش عمر مفید پاور و تجهیزات متصل شده به آن محسوب می‌شود. ریپل و نویز ولتاژ تمامی شاخه های‌ خروجی پاورهای سری EDGE به ‌واسطه توپولوژی مدرن پیاده سازی در بخش اولیه و ثانویه، بانک خازنی با ظرفیت بسیار بالا و فیلترهای چند لایه LC به صورت متوسط کمتر از 25mv خواهد بود. همین امر خلوص بسیار بالای ولتاژ شاخه های خروجی و پایداری آن ها را حتی در سخت‌ترین شرایط تضمین می‌کند.

به لطف توپولوژی مدرن و بسیار پربازده Half-Bridge در کنار مبدل LLC Resonant که به کمک تکنیک Soft Switching سبب تحقق عملی Zero Voltage Switching در بخش ورودی می‌شود، حامل‌های EMI، RF و تلفات سوئیچینگ در ورودی کاهش یافته و راندمان مصرف انرژی (Efficiency) به طرز محسوسی افزایش می‌یابد.
در این توپولوژی ولتاژ هر یک از شاخه‌های اصلی خروجی ( 12V, +5V, +3.3V+ ) به‌صورت کاملاً مستقل ساخته و پرداخته می‌شود. این امر در عمل باعث تثبیت بیش از پیش سطح ولتاژ شاخه‌های نام برده در وضعیت‌های Cross Load (توزیع نامتوازن بار بر روی شاخه‌های خروجی)، Zero Load (وضعیت کاملاً بی‌باری) و اضافه شدن پروتکشن NLO به قابلیت‌های این سری از منابع تغذیه شده است.
همچنین تراشه Supervisor در منابع تغذیه سوئیچینگ مدرن، مهم‌ترین بخش ناظر بر تمامی فعل و انفعالات انجام شده در آن محسوب می‌شود. در پاورهای سری EDGE از تراشه Supervisor فوق العاده مدرن‌تر و دقیق‌ استفاده شده و سفارشی سازی‌های انجام شده در پیکربندی آن، در عمل محدوده به‌مراتب تنگ‌تر و دقیق‌تر برای کنترل پروتکشن های OCP,UVP,OVP,OPP و OTP فراهم کرده است.

در منابع تغذیه سری  EDGE در هر دو بخش اولیه و ثانویه از خازن‌های جامد (Solid) و الکترولیتی ساخت کمپانی‌های ژاپنی معروف Rubycon، FP-CAP و Nichicon با قابلیت کارکرد در دمای 105C استفاده شده است. این خازن‌ها در مقایسه با خازن‌های مشابه تایوانی از نوع 85C بیش از 4 برابر عمر بیشتری دارند و به‌صورت محسوس در برابر ریپل جریان مقاوم‌ترند.

منابع تغذیه EDGE بخش عمده‌ای از بازدهی مصرف انرژی فوق‌العاده بالای خود را مدیون ماسفت های ساخت کمپانی آلمانی Infineon هستند. عملکرد فوق‌العاده پرسرعت در امر سوئیچینگ، بسیار مقاوم در برابر حرارت بالا، مقاومت معادل بسیار پایین بین Drain و Source و جریان نشتی فوق‌العاده پایین از مهم ترین ویژگی های این ماسفت ها به شمار می روند. این امر در نهایت باعث عملکرد فوق‌العاده خنک‌تر و تضمین عمر بسیار بالای این سری از پاورهای گرین شده است.

پاورهای سری EDGE به فن‌ 135mm بسیار باکیفیت PWM در کلاس صنعتی با تکنولوژی Fluid Dynamic Bearing مجهز شده‌اند. فن‌های FDB که در حال حاضر یکی از مدرن‌ترین سیستم‌های یاتاقان را به همراه دارند حتی نسبت به فن‌های Double Ball Bearing عمر بیشتر و البته نویز صوتی به‌مراتب کمتری دارند.

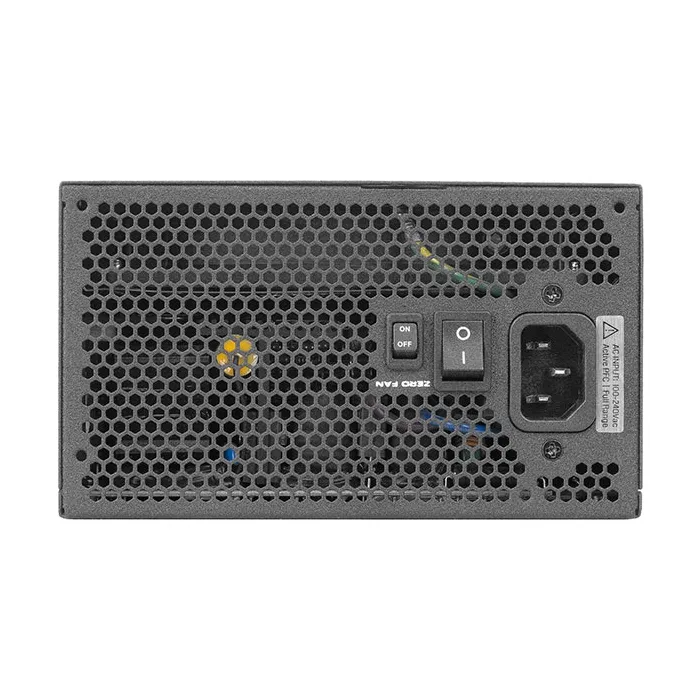

به لطف راندمان بسیار بالا، تلفات حرارتی بسیار اندک و قطعات فوق العاده باکیفیت در کلاس صنعتی، مدل 850W این سری از پاورهای گرین تا حداکثر 50 درصد توان نامی، نیازی به خنک سازی توسط فن ندارند. لازم به ذکر است فعال یا غیر فعال بودن این قابلیت پاورهای سری EDGE گرین توسط کلید کوچک تر تعبیه شده در بخش پشتی پاور قابل کنترل خواهد بود. همچنین برای این سری سامانه "تخلیه هوای گرم پس از خاموشی پاور" نیز در نظر گرفته شده است. عملکرد این سامانه به گونه ایست که پس از خاموش شدن پاور، فن دستگاه کماکان به مدت حدود 1 دقیقه کار خواهد کرد تا هوای گرم حبس شده درون بدنه پاور به صورت کامل تخلیه شود.

منابع تغذیه سری EDGE از پایه بر اساس استاندارد Intel ATX12V V3.1 طراحی شده اند. راندمان بیش از 75 درصد در شرایط بار %2، پشتیبانی از قابلیت Modern Standby به سبب ارتقاء زمان‌بندی سیگنال Power Good در محدوده 150-100 میلی ثانیه، قابلیت ارائه دو برابر توان نامی به صورت لحظه ای (100µs) و همراه داشتن کانکتور جدید و اصلاح شده "12V-2x6" با قابلیت ارائه 600W توان به صورت پیوسته و تا سه برابر این مقدار به صورت لحظه ای تنها بخشی از ویژگی های ممتاز متعدد در این پلتفرم مدرن به شمار می روند.
طراحی مدرن بهینه سازی شده و برخورداری از متریال و قطعات باکیفیت در کنار سیستم کولینگ کارآمد و هوشمند باعث شده تا منابع تغذیه سری EDGE گرین حتی در دمای محیط 50C درجه سانتی گراد نیز امکان ارائه توان نامی خود را به صورت کاملاً پایدار و تضمین شده داشته باشند.
